1 故障一
1.1 故障現象

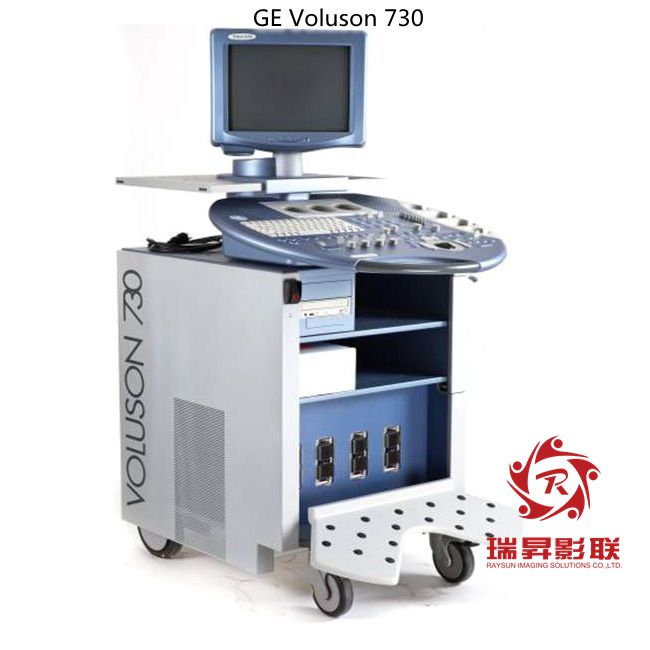

GE Voluson730彩超所有探頭均出現不同程度的圖像缺失。
1.2 故障分析及排除
由于該機器上所有探頭均出現圖像缺失的故障，所有探頭均出現故障問題可能性極低，首先排除探頭故障可能性，因此故障原因應為機器內部板塊故障。Voluson730彩超機器結構可分為前端和后端兩部分，其中前端部分負責超聲信號的發射接收及信號處理等功能的實現，其中探頭接口板和CPR板故障均可能導致圖像缺失，但探頭接口板故障主要表現為接入探頭不識別或不工作，由探頭接口板導致的圖像缺失故障情況較少且一般顯示為均勻缺失，因此本次故障主要考慮CPR板故障。
CPR板即波束形成板，較為特色的是該板上共包含有32塊CPD板，其中每塊CPD板負責8個發射通道和4個接收通道。CPR板負責處理的功能范圍極廣，一般機器出現圖像缺失、干擾等故障均與該板有關。
更換CPR板進行測試，啟動機器開機正常，進入超聲二維界面后切換所有探頭圖像均正常，故障排除。
2 故障二
2.1 故障現象
GE Voluson730
彩超開機正常，但進入超聲二維界面后無扇形區。
2.2 故障分析及排除
本次故障為典型的CPP板故障，切換機器所有探頭均無扇形區，確認排除探頭故障可能性。該機器由AC-DC電源（CPN）接入220V交流電并轉換為59V直流電輸出至CPP板，CPP板為DC-DC電源，輸出不同電壓及不同功率的直流電，包括+3.3V，+/-5V，+12V，+/-15V，+/-90V等電壓的供應，分別提供給機器前后端各部分。
機器超聲二維界面無扇形區，按照機器工作過程原理分析應為CPP板輸出+/-90V電壓故障，更換CPP板進行測試，機器在進入超聲二維界面后可見扇形區且圖像顯示正常，故障排除。
3 故障三
3.1 故障現象
GE Voluson730彩超顯示器出現嚴重偏色，顯示字體模糊，機器使用過程中經常出現報錯。
3.2 故障分析及排除
該機器顯示器出現嚴重偏色且顯示字體模糊，向醫院使用該機器的科室人員詢問具體情況，科室人員表示機器接入工作站后工作站顯示圖像顏色正常且字體清晰，確定該故障為顯示器本身故障。
詢問HRS報錯情況，科室人員表示該報錯在機器使用過程中出現，且按提示重新啟動機器后無報錯，但在使用過程中又會再次出現該報錯。到達醫院現場后對機器故障情況進行了解，發現該機器在切換至四維探頭并進入4D模式時出現HRS報錯提示如下：
MotCtrl：No Referenzposition signal！
Action：confirm the message by the OK button,disconnect and connect the active probe and use it again,if again the message appears mostly the probe itself has an defect,so you should contact the Technical support
在點擊OK關閉該提示框后，機器仍無法進入4D模式，并很快出現科室人員之前反映的HRS報錯提示：
Error：MotCtrl RS232 communication timeout
Action：restart the system
該機器所有探頭包括四維探頭在2D模式下使用各種檢查功能均正常，僅在四維探頭進入4D模式時才會出現報錯，在了解該故障情況后，調取了另一個四維探頭RAB2-5L進行測試，測試結果該探頭可正常進入4D模式使用，無任何報錯，至此確定該報錯故障為機器上原四維探頭導致。
